適用介質：水、污水、空氣及弱蝕性流體
適用溫度：-10℃ ~ +120℃
公稱壓力：0.6 MPa  1.6MPa
本公司生產的所有產品在設計和制造過程中都嚴格按照ISO9001：2000質量體系設計、開發、生產、安裝和服務的質量保證模式執行，并獲得證書。
所提供的法蘭式半球閥符合如下標準：
設計制造：GB/T 12237—2007 通用閥門 法蘭和對焊連接鋼制球閥
結構長度：GB/T 12221—2005
法蘭連接：GB/T 17241.6—1998 GB/T 9119—2000
壓力試驗：GB/T 13927—1992
閥門標志：GB/T 12220—1989
采用材質：GB/T 12227—2005  通用閥門 球墨鑄鐵件技術條件
GB/T 12229—2005  通用閥門 碳素鋼鑄件技術條件
1.供貨范圍：
含閥體、閥瓣、閥軸、閥座、上下軸套、密封圈、壓圈及蝸輪驅動裝置等裝配完整的法蘭式半球閥及配套連接螺栓、螺母、墊圈、密封圈。

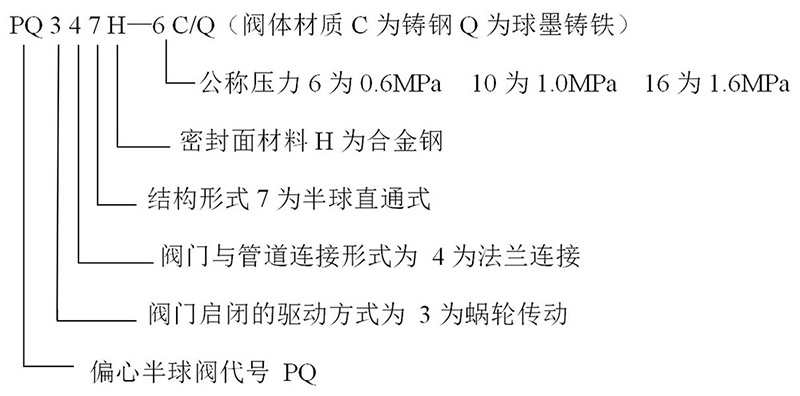

2.型號編制說明：
法蘭式半球閥的流量調節特性曲線
技術特性：
法蘭式半球閥是我公司為了滿足實際使用工況的需要，根據用戶的要求，開發出來的一種新型閥門，該閥門不僅可以正反向承壓，而且由于特殊的密封結構，可以切斷管道內的雜物。特別適用于含有雜質、顆粒狀雜物的流體介質管道中作截流用。閥門為直通型，有效地減少了閥門對流體的阻力，使該閥不僅增強了可靠性，減少和避免了在使用期間的維修，還成倍地延長了使用壽命，具有很好的使用效益和社會效益。
其技術特性描述如下：
1.法蘭式半球閥采用雙偏心結構，利用偏心輪的楔緊工作原理使閥門密封副形成關緊和分離。
2.閥體采用球墨鑄鐵，承壓強度高，合理的閥腔設計使閥瓣可以躲在閥腔一側，無水阻。
3.法蘭式半球閥開度限位裝置可靠,開度標志準確明顯，開度指示與實際閥門開度位置一致。
4.法蘭式半球閥密封面的偏心結構使球面能自動補償磨損，具有自緊密封功能使用壽命長，安全可靠。偏心閥軸密封采用三道O型圈密封。
5.法蘭式半球閥，采用偏心曲軸設計，即旋轉中心與閥體中心（密封副中心）設計有一定的偏心距 。在閥門開啟時，曲軸轉過一個很小的角度，球冠就會離開閥座，球冠和閥座不再接觸；反之，在閥門關閉過程中，只有在關閉瞬間，球冠才和閥座接觸。這種結構使得球冠和閥座得到充分的保護，大限度地減少了磨損。
6. 閥瓣、閥座密封面采用超耐磨合金堆焊后加工而成，閥門密封面耐磨損，使用壽命長。法蘭式半球閥應具有泥沙沖刷，耐高流速的特征，泥沙沉積管道內，球冠應能輕松掃過泥沙，開啟輕松。
7.閥門所有零部件填料及密封件均采用無毒無害材料，閥門外部及內腔噴涂防腐蝕無毒環氧樹脂漆,不會對水造成二次污染。
8.每個閥門在制造廠內進行三次的裝配性能及壓力試驗并提供壓力試驗報告。
9.法蘭式半球閥的試驗按照GB/T 13927《通用閥門 壓力試驗》標準的規定。
10.法蘭式半球閥的安裝：既能水平安裝又能垂直安裝，若管道內雜質較多則推薦閥軸水平安裝，開啟時閥瓣向上旋起，不會與管道內的雜物卡阻。

主要性能參數

公稱壓力		0.6	1.6	MPa
試驗壓力	密封試驗	0.7	1.8
	殼體試驗	0.9	2.4
適用介質	水、污水、含顆粒雜質漿液等
介質溫度	-10°C ~+120°C

主要零部件材料：

序號	名稱	材質	序號	名稱	材質
1	閥體	球墨鑄鐵QT450-10	6	上軸套	自潤滑符合軸套
2	閥板	碳素鑄鋼WCB	7	密封圈	丁腈橡膠NBR
3	下軸套	不銹鋼2Cr13	8	球冠	合金鋼
4	壓圈	球墨鑄鐵QT450-10	9	緊固件	碳鋼鍍鋅
5	閥座	碳鋼堆焊耐磨合金	10	驅動裝置	球墨鑄鐵QT450-10
