雙法蘭式傳力伸縮接頭

買蝶閥就選中南閥門，專車接送到廠參觀考察

型號：VSSJAF

通徑：DN50-DN3000

適用介質：水、油、氣等

應用范圍：用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質

13523022266
7*24小時服務熱線
產品介紹
雙法蘭式傳力伸縮接頭適用范圍：
    VSSJAF型雙法蘭式傳力伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
雙法蘭式傳力伸縮接頭安裝簡要說明：
    VSSJAF型雙法蘭式傳力伸縮接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。
傳力接頭分類有：?jiǎn)伟l(fā)蘭傳力接頭、雙法蘭松傳力接頭、可拆式雙法蘭傳力接頭。

傳力接頭材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

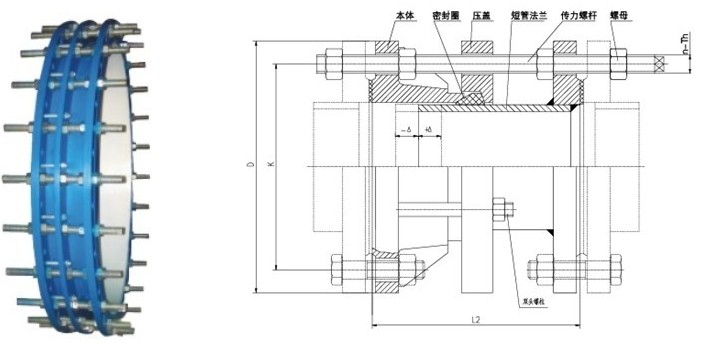

技術參數
序號 名稱 數量 材料
1 本體 1 QT400-15、Q235A、ZG230-450、20
2 密封圈 1 NBR
3 壓蓋 1 QT400-15、Q235A、ZG230-450、20
4 限位短管法蘭 1 Q235A、20、16Mn
5 螺母 4n Q235A、20、1Cr18Ni9Ti
6 長螺柱 n Q235A、35、1Cr18Ni9Ti
7 螺柱 n Q235A、35、1Cr18Ni9Ti
VSSJAF型雙法蘭傳力接頭數據表
公稱通徑 管子外徑 外形尺寸 伸縮量 法蘭連接尺寸
Dw L L1 0.6MPa 1.0MPa
D D1 n-d。 D D1 n-d。
65 76 340 105 50 160 130 4-￠14 185 145 4-￠18
80 89 190 150 4-￠18 200 160 8-￠18
100 108 210 170 220 180
114
125 133 240 200 8-￠18 250 210
140
150 159 265 225 285 240 8-￠22
168
200 219 320 280 340 295
250 273 370 335 12-￠18 395 350 12-￠22
300 325 350 130 65 440 395 12-￠22 445 400
350 377 490 445 505 460 16-￠22
400 426 540 495 16-￠22 565 515 16-￠26
450 480 595 550 615 565 20-￠26
500 530 645 600 20-￠22 670 620
600 630 755 705 20-￠26 780 725 20-￠30
700 720 860 810 24-￠26 895 840 24-￠30
800 820 590 220 130 975 920 24-￠30 1015 950 24-￠33
900 920 1075 1020 1115 1015 28-￠33
1000 1020 1175 1120 28-￠30 1230 1160 28-￠36
1200 1220 1405 1340 32-￠33 1455 1380 32-￠40
1400 1420 1630 1560 36-￠36 1675 1590 36-￠42
1500 1520 1730 1660 - - -
1600 1620 1830 1760 40-￠36 1915 1820 40-￠48
1800 1820 2045 1970 44-￠40 2115 2020 44-￠48
2000 2020 2265 2180 48-￠42 2325 2230 48-￠48
2200 2220 2475 2390 52-￠42 2550 2440 52-￠56
2400 2420 2685 2600 56-￠42 2760 2650 56-￠56
