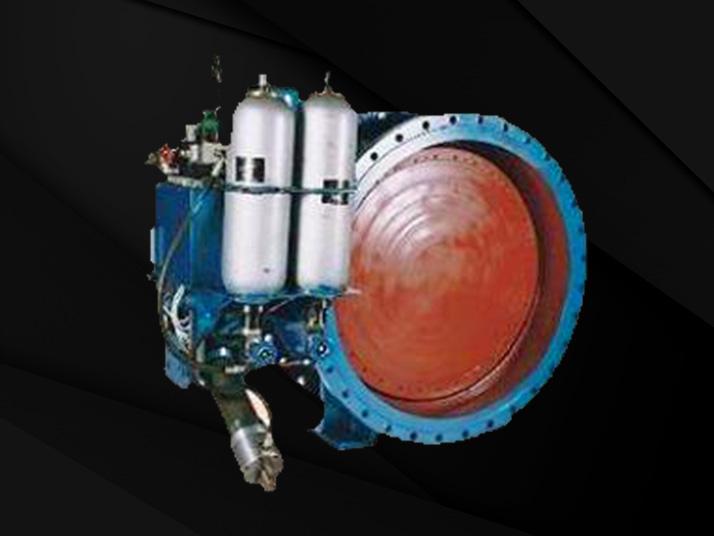

液控止回蝶閥D7413X(H)

買蝶閥就選中南閥門，專車接送到廠參觀考察

型號：D7413X(H)

通徑：DN100~DN4000

適用介質：石油、化工、冶金、水電

應用范圍：應用于水利、熱電、給排水、化工、冶金等各類泵站

13523022266: 7*24小時服務熱線

在線咨詢報價

產品介紹

液控緩閉止回蝶閥系列產品廣泛應用于水利、熱電、給排水、化工、冶金等各類泵站。主要安裝在水泵出口處，替代止回閥和閘閥的功能。工作時，閥門與水泵配合，按照預先設定的程序，分快關和緩閉兩階段關閥，有效地消除和抑制管路水錘，是保證水泵機組和管網系統安全可靠遠行的理想設備。
本系列閥門液壓站和電氣控制箱與閥體分離就近安裝，也可以聯體安裝。閥體可臥式安裝，也可以立式。
本系列閥門按照蓄能方式可分為蓄能器式和重錘式兩類。
此系列產品又稱為：“液控止回蝶閥，液控止回閥、液控緩閉蝶閥、液控蝶閥”等。

它具有以下特點：

1．可取代水泵出口截止閥和止回閥，并集機、電、液于一體，占地面積小。

2．自動化程度高，可就地、遠程及聯動控制。
3．電氣系統可采用PLC智能控制系統，也可以采用普通型繼電器式系統。
4．液壓系統電機功率小，工作***，保壓性能好，油泵啟動間隔時間長。
5．液壓系統具有自動保壓功能，保壓時間長，油泵啟動間隔可到500小時。
6．有明顯的開度指示和機械限位調節機構，行程裝置防水防塵設計，性能穩定，使用壽命長。
7．電氣操作界面人性化、多樣化，可設計普通按鈕式、文本式、觸摸屏式，也可根據客戶的需要，設計新的人機操作界面
二、技術參數
產品型號：HBD743H、HD741H、KD741H或其他
公稱通徑：DN100~DN4000
公稱壓力：PN2.5~PN64
適用介質：清水、泥沙水、海水、水庫水、油品、氣體等
介質溫度：≤80℃
開閥時間：3~120秒(可調)
關閥時間：3~120秒(可調)
動力電源：AC380V
控制電源：AC220V、DC220V、DC110V或DC24V
遠程控制：開閥、關閥、停止等
遠程信號：無源的開關量信號、4~20mA模擬量閥位反饋信號

技術參數

HD7B41X液控止回閥主要外形連接尺寸 單位：mm

DN	PN	D	D1	B	L	A	B	H
500	1.0	670	620	43	229	720	1650	1360
600	1.0	780	725	48	267	720	1730	1390
700	1.0	895	840	54	392	720	1800	1445
800	1.0	1015	950	58	318	720	1870	1485
900	1.0	1115	1050	61	330	720	2070	1865
1000	1.0	1230	1160	67	410	755	2165	1930
1200	1.0	1455	1380	65	470	905	2265	2030
1400	1.0	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000
