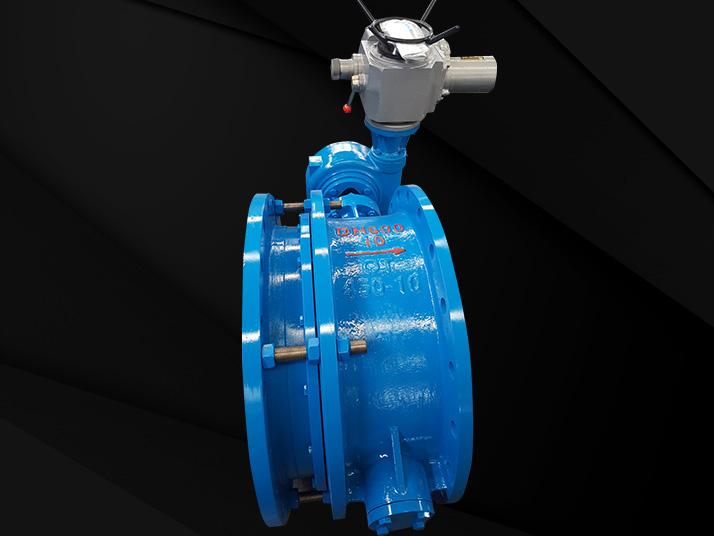

產品介紹

工作原理

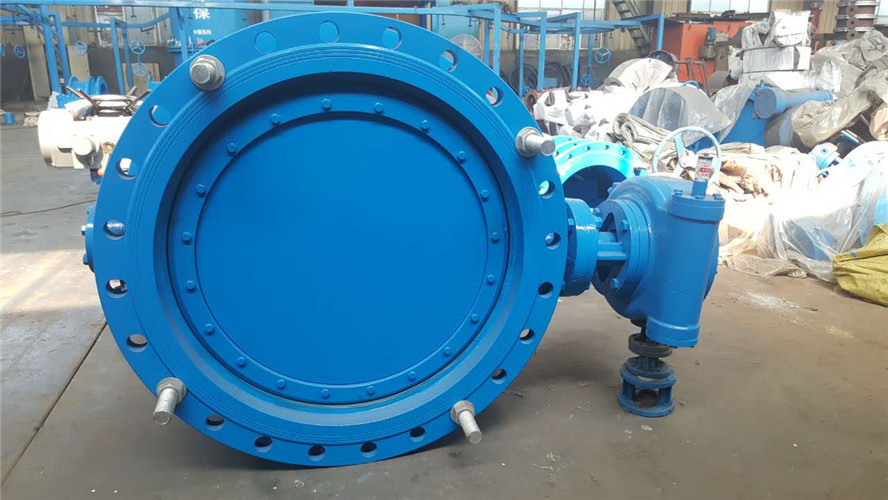

伸縮蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。

結構特點

伸縮蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。伸縮蝶閥處于完全開啟位置時，伸縮蝶閥厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。伸縮蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

伸縮蝶閥采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求伸縮蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。伸縮蝶閥的結構原理尤其適合制作大口徑閥門。伸縮蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

常用的伸縮蝶閥有對夾式蝶閥、法蘭式蝶閥、對焊式蝶閥三種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間;法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上;對焊式蝶閥的兩端面與管道焊接連接。蝶板的流線形設計，使流體阻力損失小，可謂是一種產品。閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、密封件可更換，且密封可靠達到雙向密封。
6、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
7、該閥可設計成法蘭連接和對夾連接。

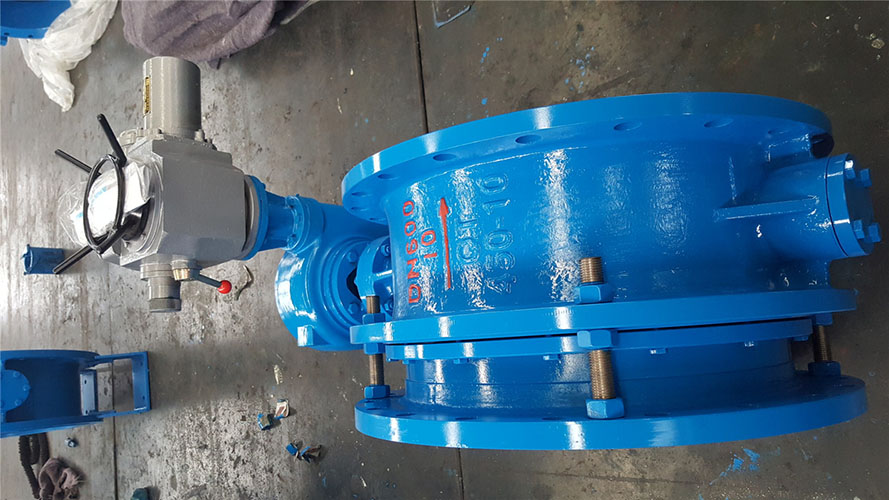

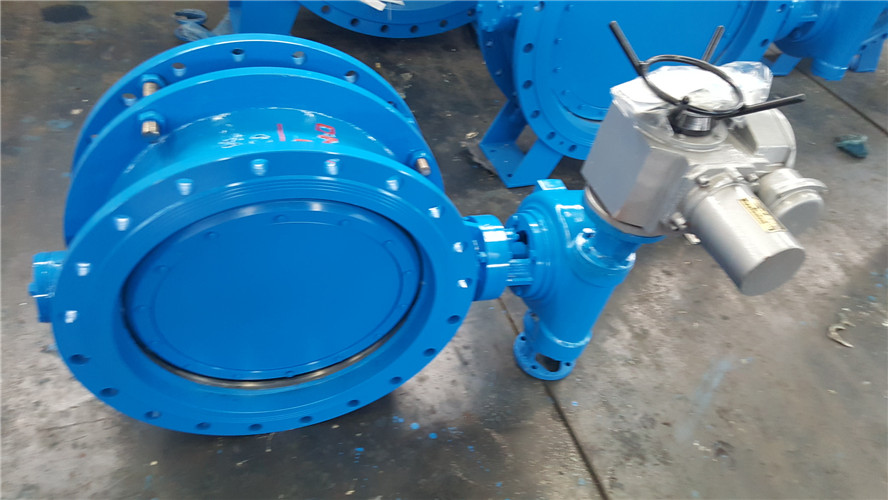

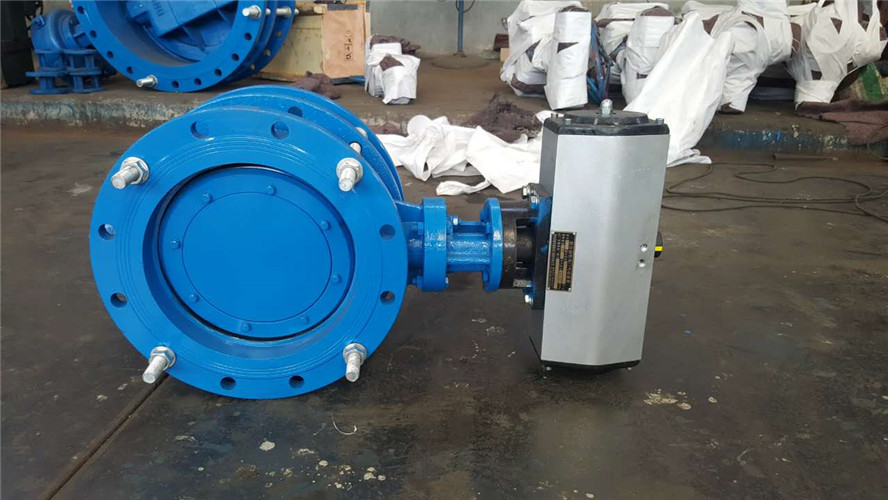

8、驅動方式可選擇手動、電動或氣動。

伸縮式蝶閥安裝注意事項:
1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為設計長度。
3、當管道長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸閥門，以免損壞閥門。
4、伸縮閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。

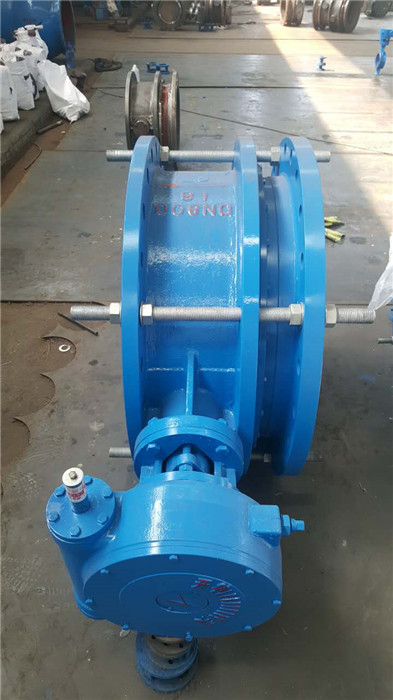

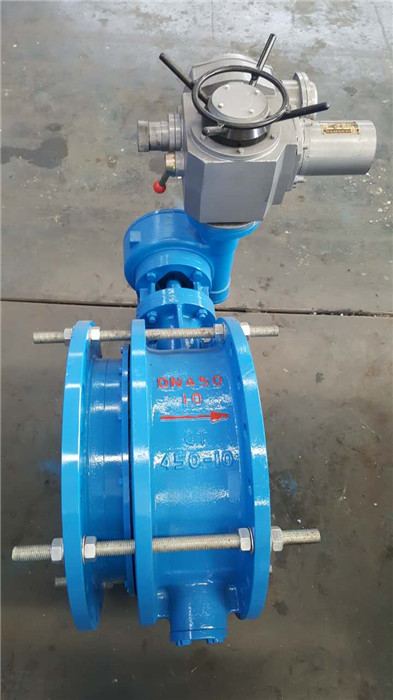

5、伸縮閥不做溫度補償時，只做安裝更換、維修閥門方便時，可用通螺栓限位，對稱夾緊伸縮閥以防止伸縮管拉出損壞伸縮閥及管道裝置或建筑物。閥門運行時，限位螺栓嚴禁卸掉。
6、管道施工現場嚴禁隨意拆解伸縮蝶閥。
7、本伸縮蝶閥加工精細，配合緊密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的法蘭面要求平行。
8、法蘭固定螺栓應對稱夾緊，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。

10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。

技術參數

系列蝸輪傳動法蘭式伸縮蝶閥

1 H 6

SD34 F 一10 系列蝸輪傳動法蘭式伸縮蝶閥

3 X 16

1 H 6

SD34 F 一10 系列連接尺寸

3 X 16

公稱通徑 DN		外形尺寸（參考值）						法蘭尺寸和螺栓孔尺寸（標準值）
公稱通徑 DN		H	H1	設計長度L	伸縮量	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	設計長度L	伸縮量	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	309	150	±15	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2_1/2	95	337	160	±15	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	170	±15	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	190	±15	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	200	±15	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	210	±15	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	230	±15	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	215	693	250	±15	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	270	±15	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	270	802	290	±20	450	560	490	445	413	12-22	505	460	428	16-22	520	470	429	16-26
400	16	305	991	310	±20	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	330	±20	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	350	±25	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	390	±30	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	430	±30	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	470	±35	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	510	±35	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	550	±40	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	630	±40	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	710	±50	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	790	±50	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	870	±60	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	950	±60	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

伸縮式蝶閥SD

系列蝸輪傳動法蘭式伸縮蝶閥
